Ra(d)tgeber

E-Power: Die Position entscheidet

Höher, schneller, weiter, besser: Der E-Bike-Markt ist mächtig in Bewegung und bringt im schnellen Takt neue Produkte und Innovationen auf den Markt. Hier gilt es, den Überblick zu bewahren. Das fängt bereits bei der Wahl der Motorposition an. Der pressedienst-fahrrad erklärt die unterschiedlichen Varianten.


[pd-f/tg] Historische Patentschriften zeigen: Erste Elektrofahrräder waren bereits um 1895 auf europäischen Straßen unterwegs. Und ihre Vorteile waren damals schon bekannt: ein großes Drehmoment aus dem Stand und ein hoher Wirkungsgrad im Gegensatz zu Dampfmaschine oder Verbrennungsmotor. In ihrer Form ähnelten die Antriebe dabei sogar den heutigen Modellen: Entweder waren sie als Nabenmotor im Vorder- oder Hinterrad oder als Tretlagermotor verbaut. Und genau diese Frage der Platzierung des Motors beschäftigt Produktentwickler bis heute.

Wie rasant sich der gesamte E-Bike-Markt in den letzten Jahre gewandelt hat, zeigt hier am besten das Beispiel des Vorderradnabenmotors: Anfänglich an so gut wie jedem E-Bike verbaut, ist diese Gattung heute nur noch im Einstiegsbereich zu finden.


Die Beziehung von Drehzahl und Drehmoment

Doch bevor es um die Vorzüge der einzelnen Motorpositionen geht, kurz ein paar allgemeine Fakten zum Elektromotor. Diese beziehen sich auf Pedelecs, da diese Räder mit über 95 Prozent Marktanteil die gängigste Form der Anwendung sind.

Für die Umwandlung von elektrischer Energie in mechanische werden beim Elektrofahrrad fast ausnahmslos Gleichstrommotoren verwendet. Sie unterstützen das Pedalieren beim Pedelec bis zu einer Geschwindigkeit von 25 km/h und haben eine maximale Nennleistung von 250 Watt.

Die Leistung des Motors berechnet sich durch die Multiplikation aus Drehmoment und Drehzahl. „Bei hohen Beanspruchungen wie Bergfahrten kann der Elektromotor eine durchaus höhere Spitzenleistung als die Nennleistung von 250 Watt bringen,“ so Anja Knaus, Pressesprecherin beim E-Bike-Pionier Flyer.

Pedalieren ist Pflicht, von Nichts kommt nichts

Das besondere beim Pedelec ist, dass die Motorleistung nicht wie beim Auto über ein Gaspedal gesteuert wird, sondern durch die Tretleistung des Fahrers. Sensoren messen dessen Trittfrequenz und Tretkraft. Zusammen mit dem vom Fahrer gewählten Unterstützungsgrad wird dann die Leistung berechnet, die der Motor bringen soll.

„In der Praxis fühlt sich das an, als hätte man zum Fahrradfahren einen Zaubertrank von Miraculix und richtig große Muskeln in den Beinen bekommen. Das macht dann natürlich Spaß“, beschreibt Markus Riese, Geschäftsführer von Riese & Müller.

Durch die unterschiedlichen Unterstützungsmodi eines jeden Systems kann der E-Biker selbst entscheiden, welchen „Wumms“ er gerne spüren möchte. Jedes Motorkonzept hat jedoch eine unterschiedliche Charakteristik, weshalb die Angaben zum maximalen Drehmoment variieren. „Es ist deshalb ein Fehler zu denken: Je höher das Drehmoment, desto besser.

Hier spielen noch mehr Faktoren eine Rolle und die Drehmomente verschiedener Motorkonzepte und -positionen sind nicht eins zu eins vergleichbar“, erklärt Florian Niklaus, Entwickler beim Schweinfurter Hersteller Winora.

Das Gute aus der Mitte

Wegbereiter des Mittelmotors waren die japanischen Hersteller Yamaha und Panasonic, die schon Anfang der Neunziger in Serie fertigten. Mit dem Markteinstieg von Bosch 2010 hat diese Antriebsversion ihren endgültigen Durchbruch erreicht. Mittlerweile hat der Tretlagermotor in Deutschland die größte Verbreitung.

bosch-mittelmotor
2018 wird es auch im günstigen Segment Pedelecs mit Bosch-Antrieb geben (Symbolfoto).

Der große Vorteil des Mittelmotors liegt darin, dass er über ein Schaltgetriebe wie Ketten- oder Nabenschaltung mit dem Hinterrad verbunden ist. Durch die Gangschaltung kann man, wie beim Fahrrad ohne E-Antrieb, abhängig von der Fahrgeschwindigkeit die Übersetzung ändern. Dadurch kann der Motor in seinem günstigsten Wirkungsgradbereich und der höchsten Leistungsabgabe arbeiten.

„Vor allem beim Bergauffahren ist dadurch die Reichweite deutlich größer als beim Nabenmotor, es wird ein Überhitzen vermieden und im kleinen Gang ist auch das Drehmoment am Hinterrad viel größer. Ein Nabenmotor ist hingegen wie ein Fixie ein Eingangmodell und nur für einen schmalen Geschwindigkeitsbereich gut“, erklärt Markus Riese.

Zudem besitzen die Mittelmotoren ein Getriebe, das heißt eine interne Übersetzung, um im optimalen Wirkungsgrad zu arbeiten. Der schweizerische E-Bike-Pionier Flyer präsentiert in Zusammenarbeit mit Panasonic in dieser Saison sogar einen Motor mit integriertem Zwei-Gang-Getriebe. „Dadurch wird das Gangspektrum nochmals erhöht und der Fahrer befindet sich in jeder Situation im optimalen Drehmomentbereich des Motors“, beschreibt Anja Knaus die Vorteile. „Die mittige Montage senkt zudem den Schwerpunkt, was das Fahrverhalten gerade beim sportlichen Fahren von E-(Mountain-)Bikes positiv beeinflusst“, ergänzt Christian Malik, Produktmanager beim E–Mountainbike-Vorreiter Haibike, einen weiteren Vorteil des Systems.

libelle_schraeg_vorne
Mittelmotor am Beispiel des Cargobikes Libelle

Doch zwei „Probleme“ bleiben bestehen: Der Antriebsstrang aus Kettenblatt, Kette und Kassette schluckt bei Tretlagersystemen etwas Leistung. So kommt nicht das volle Drehmoment des Mensch-Maschine-Hybridmotors am Hinterrad an, wo die Power gebraucht wird. Das kann jedoch aufgrund der Vorteile getrost vernachlässigt werden, auch weil die Verluste äußerst gering sind.

Weiterhin brauchen E-Bikes mit Mittelmotoren spezielle Rahmenkonstruktionen für die Aufnahme des Systems. Das verursacht zusätzliche Kosten in Entwicklung und Produktion. Die Räder sind deshalb weit mehr als ein Fahrrad, an das ein Motor geschraubt wurde. Mittelmotoren kommen auch bei „ausgefallenen“ Rädern wie Cargo-Bikes oder Liegerädern zum Einsatz.

Scorpion von HP Velotechnik mit Shimanp-Steps-Antrieb„Bei uns wird der Mittelmotor zum Frontmotor, da das Tretlager bei uns an vorderster Front arbeitet “, erläutert Alexander Kraft, Pressesprecher beim Liegeradhersteller HP Velotechnik. Beim Liegerad ist aber durchaus der Einsatz eines Hinterradnabenmotors sinnvoll. „Das kleine Plus ist, dass man durch die Nabe mehr Gewicht am Antrieb hat und so die Traktion verbessert. Dank Baukaustensystem können die Kunden bei uns wählen – beide Varianten funktionieren tadellos.“

Der Schub von hinten

Die Fahrer von Hinterradnabenmotoren schätzen das direkte Ansprechen der Aggregate, ihre Laufruhe und die Fahrdynamik des wie gewohnt vom Hinterrad kommenden Schubs. Ein weiterer Vorteil des Hinterradmotors: Man kann das Hinterrad einfach austauschen und hat dann ein normales Fahrrad.

Da die Motorwelle gleichzeitig als Hinterradnabe dient, kommen manche Motoren ohne interne Übersetzung aus. Sie gelten als äußerst robust und resistent gegen mechanische Ausfälle. „Weder Getriebe noch Antriebsstrang erzeugen einen Widerstand, weshalb der mechanische Wirkungsgrad sehr hoch ist“, erklärt Stefan Stiener, Geschäftsführer des Reiseradspezialisten Velotraum.

qwic_stand_veloberlin2017
Hinterradnabenmotor am Beispiel eines Pedelecs von QWIC (Klicken zum Vergrößern)

Weil Kette und Ritzel vom Motorantrieb entkoppelt arbeiten, gilt der Komponentenverschleiß als wesentlich geringer im Vergleich zum Mittelmotor. „Neben der sportlichen Fahrweise ist mit dem Hinterradnabenmotor auch ein klassischerer Designansatz beim Rahmen umsetzbar. So lässt er sich sehr schön in das Gesamtkonzept des Rades integrieren“, erläutert Marijke von Dijk vom niederländischen Hersteller Koga einen weiteren Vorteil.

Trotz ihrer positiven Attribute sind Hinterradnabenmotoren bei Alltagsrädern allerdings seltener geworden. Das liegt daran, dass das System zum schnelleren Überhitzen neigt, was jedoch nur bei längeren und steilen Anstiegen passieren kann. Um das zu vermeiden, gibt es auch kompakte Versionen mit einem integrierten Getriebe, die zusätzlich bauartbedingt unauffälliger als ein getriebeloser Motor sind. Durch Reibungsverluste der Getrieberäder ist der Wirkungsgrad allerdings geringer als bei der getriebelosen Variante.

Stärker ins Gewicht für die geringere Verbreitung der Hinterradnabenmotoren fällt hingegen, dass sie nicht mit Nabenschaltungen kombinierbar sind. Als Lösung bietet sich hier zum Beispiel die Zentralgetriebeschaltung von Pinion an. „Beide Komponenten, also das Getriebe und der Heckmotor, sind extrem wartungsarm und damit eine gute Wahl für Vielfahrer, die ein zuverlässiges und leistungsstarkes Pedelec suchen“, erklärt Andrea Escher von Pinion.

Durch das breite Übersetzungsspektrum der Schaltung und die große Spreizung der Gänge kann die Drehzahl des Hinterradnabenmotors motorschonend hoch gehalten und Überhitzung verhindert werden. Fahrradexperten rechnen damit, dass diese Kombination in Zukunft gerade für S-Pedelecs bis 45 km/h interessant werden kann.

Vorne zieht’s

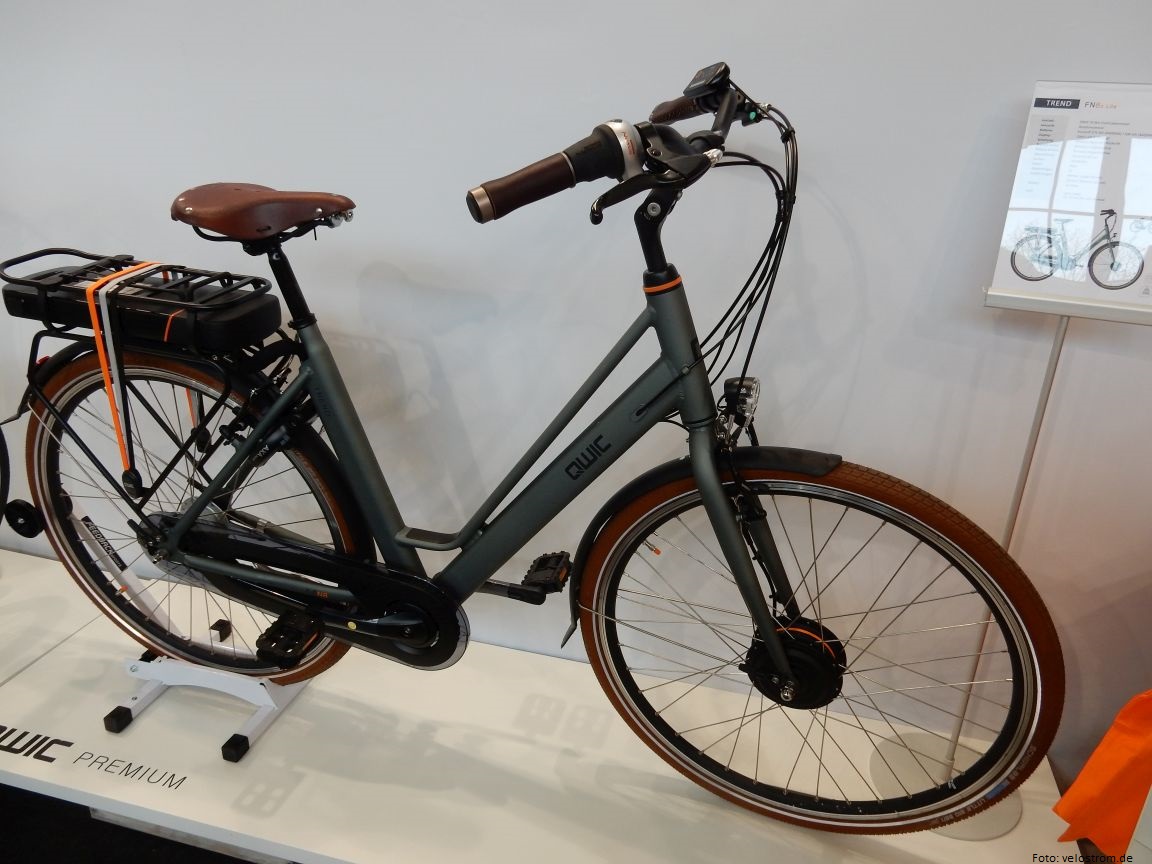

qwic_stand_veloberlin2017_trend_fn_8c_lite
Vorderradnabenmotor am Beispiel eines Pedelecs von QWIC (Klicken zum Vergrößern)

Auf der anderen Seite liegt der Vorderradnabenmotor. Dieser wird fast nur noch bei Rädern im Einstiegsbereich verbaut. Hier besteht weniger Entwicklungsaufwand, da der Motor keinen direkten Kontakt zum Antriebssystem hat. Das System ist dadurch mit jeder Schaltung kompatibel, auch eine Rücktrittbremse ist problemlos möglich.

Längere Kabelwege erhöhen jedoch die Störanfälligkeit. Außerdem belasten die stärkeren Kräfte insbesondere im Gabelbereich den Rahmen, was zu Rahmenbrüchen führen kann. Der Einsatz einer komfortablen Federgabel ist ebenfalls schwieriger zu realisieren.

Zudem ändert sich das Fahrverhalten der Räder: Während bei einem Fahrrad gewöhnlich der Schub von hinten kommt, wirkt hier die komplette Motorkraft am Vorderrad. Der E-Biker bekommt gerade am Berg ein Gefühl, als ob er hinaufgezogen würde. Die daraus resultierende schlechtere Traktion kann zu einem Wegrutschen des Rades bei Nässe oder auf losem Untergrund führen.

Das Argument, dass bei Frontnabenmotoren kein Nabendynamo verbaut werden kann, ist hingegen hinfällig: Seit einer Gesetzesänderung 2013 darf die Beleuchtung aus dem E-Bike-Akku gespeist werden.

[Text: PD-F Fotos: PD-F (3), VeloStrom (3)]
